Algorytm - Okna programu.
GŁÓWNE PLANSZY
WŁASNOŚCI ZMIENNYCH
KOMENTARZA
WYRAŻENIA
KONTROLI WYKONANIA
ZDARZEŃ SCHEMATU
USTAWIEŃ

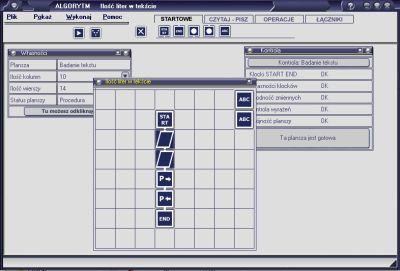

Program wyświetla szereg okien, z których okno główne stanowi podstawę (pojemnik) dla innych okien i jest widoczne przez cały czas działania programu. Pozostałe okna pojawiają się w miarę potrzeb.
Standardowe okno systemu Windows, choć o nietypowym wyglądzie.
Możemy zmieniać rozmiary okna, minimalizować itp.
Pojemnik na klocki-komponenty i zarazem strukturalnie oddzielny moduł całego
projektu. Każdy program zwiera co najmniej jedno okno tego typu.
Okno można zwijać i przesuwać.
Pierwsze okno jest tworzone razem z nowym projektem, dwa kolejne możemy utworzyć
korzystając z menu "Plik".
Plansze nr 2 i 3 można usunąć klikając na prawy okrągły przycisk na listwie planszy lub korzystając z menu podręcznego planszy.
Przycisk (kółeczko) w lewym górnym rogu okna pozostaje aktualnie nie wykorzystany.
Zawartość okna zmienia się w zależności od tego, jakiego elementu własności są wyświetlane.
Okno to można
ukryć, zwinąć i przesunąć.
W trakcie wykonywania programu w oknie tym wyświetlany jest stan zmiennych.
Okno to można ukryć, zwinąć i przesunąć.
Klocki będące elementem
komunikacji z użytkownikiem z palety Czytaj-Pisz
posiadają własność Komunikat.
Treść komunikatu możemy wpisać bezpośrednio w oknie właściwości lub w oknie Buduj
komentarz, które to okno otwieramy klikając dwukrotnie w kontrolkę z tekstem
komuntarza.
O pracy z oknem Buduj komentarz przeczytasz tutaj.
Jest to okno modalne - konieczne jest zamknięcie okna, by kontynuować pracę z
programem.
Klocki Oblicz oraz
Porównaj posiadają własność Wyrażenie.
Wyrażenie to jest wyrażeniem algebraicznym, czyli zawiera liczby, litery (nazwy
zmiennych w naszym programie), nawiasy i znaki działań.

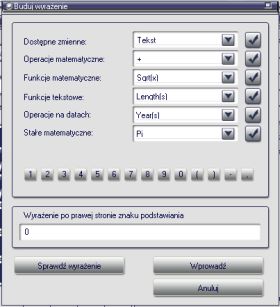

Wyrażenie możemy wpisać bezpośrednio w oknie Właściwości, gdy jest proste lub wykorzystać do tego celu okno
Buduj wyrażenie.
Aby otworzyć okno klikamy dwukrotnie w wyrażenie w oknie Właściwości. O szczegółach pracy z oknem przeczytasz
tutaj.
Jest to okno modalne - konieczne jest zamknięcie okna, by kontynuować pracę z
programem.
Okno wyświetla stan planszy lub projektu po wybraniu polecenia Sprawdź...
Sprawdzanie prebiega etapami. Jeżeli na danym etapie znaleziono błąd, dalsze sprawdzanie nie jest kontynuowane.
Jest to okno komunikacji z użytkownikiem skojarzene z klockami
Czytaj-Pisz, Komunikat, Pytanie.
Korzystając z tego okna wprowadzamy dane i wyświetlamy wyniki.
Jest to okno modalne - konieczne jest zamknięcie okna, by kontynuować pracę z
programem.
W odróżnieniu od innych okien programu, ma ono kolor czerwony.

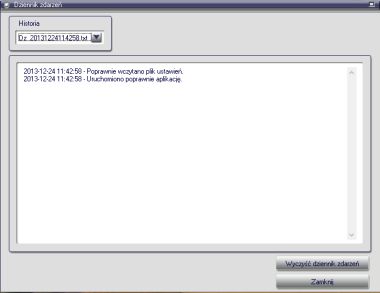

Jeżeli w oknie ustawień zaznaczymy wybór tworzenia plików zdarzeń, wówczas każde uruchomienie programu
wiąże się z utworzeniem pliku zdarzeń dla tego uruchomienia.
W pliku tym zapisywane są informacje o wykonywanych działaniach, a poziom szczegółowości zapisu
zależy od wybranego poziomu zdarzeń. Plik zdarzeń ułatwia odszukanie ewentualnego błędu, gdy program
odmawia odpowiedzi, lub też wyniki generowane przez program są niezgodne z oczekiwaniami.
Korzystając z listy Historia możemy sięgnąć do wcześniej utworzonych plików.
Korzystając z przycisku Wyczyść dziennik zdarzeń możemy usunąć wcześniejsze pliki dziennika.

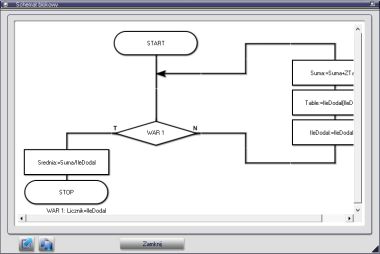

Jeżeli w programie jest otwarty projekt, a aktywna plansza nie jest pusta, to wybierając Pokaż schemat aktywnej planszy
zobaczymy schemat blokowy algorytmu tejże planszy.
Możemy zmieniać rozmiar tego okna, w tym maksymalizować je. Korzystając z przycisku możemy skopiować do schowka obraz zawartości okna.

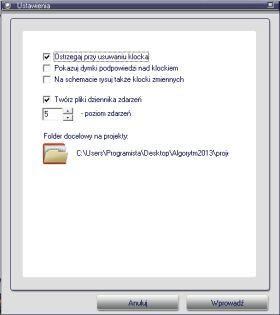

Okno ustawień dostępne z menu Pomoc pozwala wybrać kilka ustawień mających wpływ na działanie programu.
- Ostrzegaj przy usuwaniu klocka - usuwanie klocka, to częsta czynność, a każdorazowe potwierdzanie chęci usunięcia może być uciążliwe. Tu możemy zdecydować, by ostrzeżeń nie było.
- Pokazuj dymki podpowiedzi nad klockiem - przesuwając mysz nad paletą klocków widzimy na pasku statusu informacje o danym klocku. Dodatkowo, taka sama informacja może być pokazywana w dymku podpowiedzi. Lub nie - tu decydujemy.
- Na schemacie rysuj także klocki zmiennych - ważna opcja. Klocki zmiennych są umieszczane zwykle
w rogach planszy, co powoduje, że przy rysowaniu schematu, który jest odbiciem planszy, rosną jego rozmiary.
Jeśli nie rysujemy klocków zmiennych, rozmiar rysunku istotnie maleje. - Twórz pliki dziennika zdarzeń - wybieramy tę opcję, gdy podejrzewamy, że program działa błędnie.
Po wyborze ustawiamy poziom zdarzeń, a tym samym poziom szczegółowości zapisu zdarzeń.
Zdarzenia możemy analizować korzystając z okna Dziennika zdarzeń. - Folder docelowy na projekty - tu możemy wskazać taki folder. Jeżeli wyboru nie dokonamy, program proponuje folder własny Projekty.
Cieszyna 2013, W. Salamon.
